Описание
Специализированные камеры для испытаний солнечных панелей
На конечный выбор оборудования влияют такие параметры, как производительность, методология тестирования, площадь помещения и бюджет.
Наши камеры могут использоваться для следующих методов испытаний:

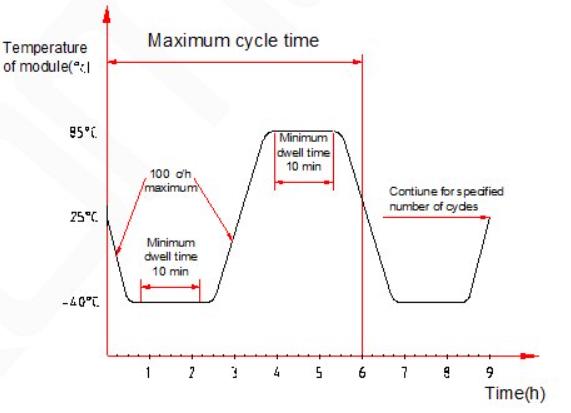

- 10.11 Испытание теплового цикла

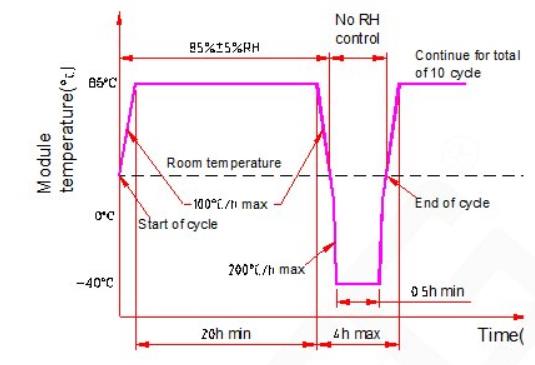

Требуется циклирование температуры от 85 °C до -40 °C, 50 или 200 раз. - Испытание на замерзание при влажности 10.12
Десять раз меняйте температуру / влажность 85 °C / 85% относительной влажности до минус 40 °C с длительной выдержкой при 85/85. - 10.13 Испытание влажным нагревом
Длительный, 1000 часовой, тест при 85 ° C /85%.

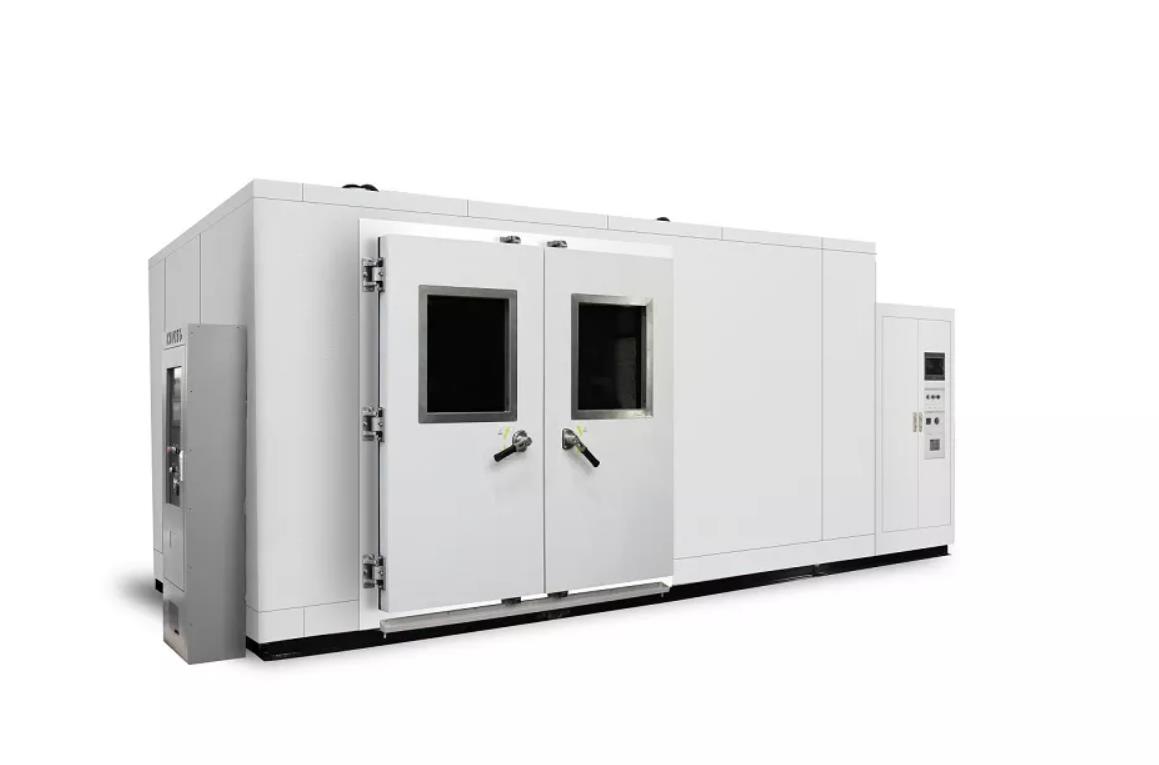

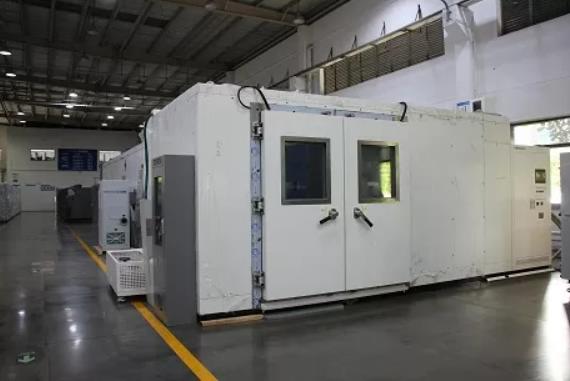

Климатические камеры для тестирования солнечных панелей встроенного типа
KOMEG предлагает встроенные камеры для солнечных панелей различных размеров — от компактных до крупных, которые позволяют тестировать множество полноразмерных фотоэлектрических модулей одновременно.
Выбор камеры
Поскольку скорости изменения спецификаций являются гибкий подход позволяет выбрать более медленную систему для экономии затрат и коммунальных услуг или более быструю систему для сокращения времени тестирования.
Для того, чтобы мы предложили подходящие вам системы отопления / охлаждения, нам необходимо знать:
- внутреннее пространство камеры;
- общая масса модулей и поддерживающих стоек, подлежащих тестированию;
- скорость нагрева и охлаждения (KOMEG может предложить системы, соответствующие минимальным или максимальным скоростям, разрешенным IEC).
Длительные тесты IEC и UL
Все три климатических теста, для которых используются камеры KOMEG по стандартам IEC 61215 и 61646, могут проводиться в одной испытательной камере. Однако, возможно, было бы лучше рассмотреть возможность использования нескольких камер для экономии времени и электроэнергии из-за длительности испытаний:
- Температурный циклический тест может длиться до семи недель.
- Испытание влажным нагревом длится шесть недель.
- Испытание влажным нагревом требует минимального охлаждения, что снижает капитальные и энергетические затраты, если для этого испытания выбрана специальная модель
Спецификация
| Основные технические | |
| С водяным охлаждением. Измерение характеристик при температуре окружающей среды + 25 ℃ без нагрузки | |
| Объем | 14 м3 |
| 1. Температура | |
| 1.1 Диапазон температур | -70℃～+150℃ |
| 1.2 Погрешность температуры | ≤±2.0℃ |
| 1.3 Колебания температуры | ±0.5℃ |
| 1.4 Скорость нагрева | От -40 ℃ до +85 ℃, линейная, ≈200 ℃/ч, с нагрузкой 300 кг, без тепловыделения |
| Скорость охлаждения 1,5 | От -40 ℃ до +85 ℃, линейная, ≈200 ℃/ч, с нагрузкой 300 кг, без тепловыделения |
| 2. Влажность | |
| 2.1 Диапазон влажности | 20%R.H.~98%R.H |
| Диапазон влажности 2.2 | |
| 2.3 Погрешность влажности | ±3,0％RH (≈75％ RH) ±5,0％RH(≤75％RH) |
| 2.4 Колебания влажности | Относительная влажность ±2,0％ |
| 3. Вместимость пола | 300 кг/м2 |
| 4. Полная нагрузка | 10 фотоэлектрических модулей, загружаемых в вертикальной ориентации.
Максимальный размер одной панели 2000*1000*50 мм. Общий вес 300 кг. |
| Проверка характеристик температуры и влажности проводится в соответствии с соответствующими положениями стандарта IEC60068 -3.
Для измерения датчик помещается в розетку устройства. В соответствии с национальным стандартом испытаний GB / T 5170.2 используйте 9 контрольных точек. |
|
| Конструкция корпуса | |
| Общая конструкция и камера состоят из трех частей: изоляционный бокс, отдельные холодильные установки и электрические | |
| Шкаф управления: | |
| 1. Размеры корпуса | Объем рабочего места: Ш 1200 × В 2300 × Г 1500 мм, внешний размер: Ш 1500 × В 2700 × Г 3530 мм, |
| 2. Изоляционная коробка | Материал стенки: высококачественная углеродистая сталь
Материал внутренней стенки: матовая пластина из нержавеющей стали SUS304# Изоляционные материалы: жесткий изоляционный слой из пенополиуретана толщиной 100 мм + стекловолокно. |
| 3. Дверь | Двойная дверь (в соответствии с дизайном), со смотровым окном (размер зависит от окончательного дизайна) |
| 4. Осветительное устройство | Влагостойкое освещение со взрывозащищенными абажурами. |
| 5. Кабельный порт | φ100 мм *1 расположены с обеих сторон камеры, с резиновой пробкой |
| 6. Электрический блок управления | Автоматический выключатель полной мощности, защита от перегрева. |
| 7. Модель управления | Это устройство представляет собой каскадное компрессионное охлаждение.
Мы используем интеллектуальное управление охлаждением: PID управляет включением / выключением электромагнитного клапана и нагревателя для регулировки мощности охлаждения или нагрева в соответствии с требованиями к температуре и загрузке, а также состоянием внутри камеры. Для достижения температурного баланса и экономии энергии будет активировано только охлаждение или только нагрев |
| 8. Нагрев | Высококачественные проволочные электронагреватели из никелево-хромового сплава, бесконтактный режим управления (SSR) |
| 9. Отверстие для выхода воды | Доступны для слива конденсата |
| 10. Очиститель воды | Устройство для очистки воды, 1 шт., пожалуйста, обеспечьте 1 ~ 2 кг/см2 водопроводной воды |
| 11. Система водоснабжения | Насос для улучшения автоматической подачи воды |
| 12. Увлажнение | Электрическое испарительное увлажнение из нержавеющей стали, стойкое к коррозии |
| 13. Датчик влажности | Высокоточный электронный датчик влажности Vaisala |
Внедренные и соблюденные стандарты
GB-2423.1-2008 (IEC68-2-1) Испытание A: испытание на холод
GB-2423.2-2008 (IEC68-2-2) Тест B: испытание на сухое нагревание
Испытание на тепловое старение GJB360.8-2009 (MIL-STD.202F)
Метод высокотемпературных испытаний GJBl50.3-2009 (MIL-STD-810D).
Метод испытаний при низких температурах GJBl50.4-2009 (MIL-STD-810D).
GB2423.3-2008 (IEC68-2-3) Тест Ca: метод испытания постоянным влажным нагревом.
GB2423.4-2008 (IEC68-2-30) Тест Db: метод испытания с переменным влажным нагревом.
Технические условия испытательной камеры влажного нагрева GJBl50.9-2009 (MIL-STD-810D)
Машина соответствует требованиям IEC61215 10.11, 10.12, 10.13 пунктов IEC61215 10.11 условий испытаний:
