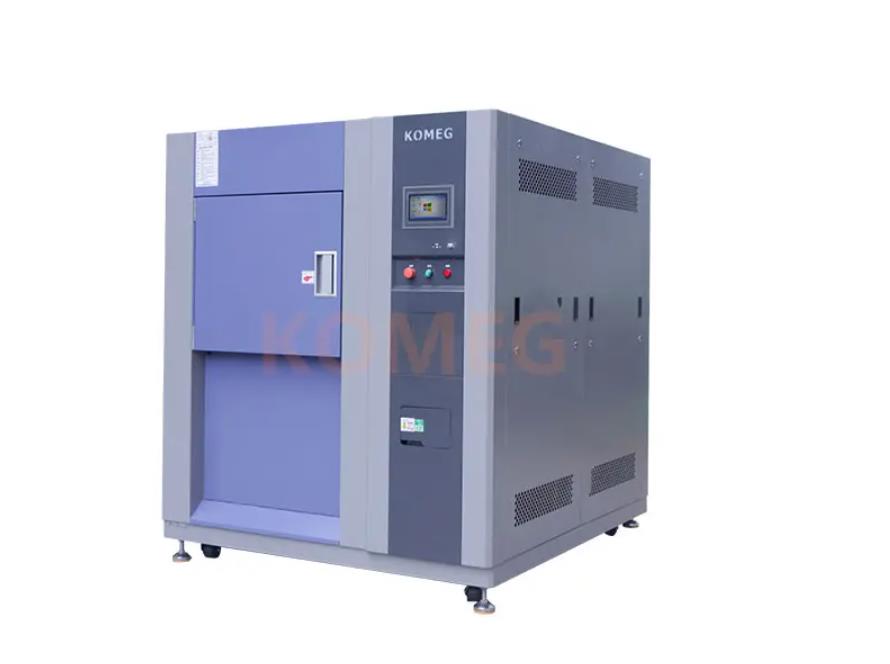

3-зонная климатическая камера тепло-холод-влага для термоудара (универсальная)

Описание

Принцип работы

Это так называемая трехзонная испытательная камера термического удара.
Образец помещается в испытательную камеру, в высокотемпературной камере и низкотемпературной камере может быть установлена более экстремальная температура, чем температура испытания. Когда дело доходит до низкотемпературных испытаний, дверца холодильной камеры открывается, и низкотемпературная камера работает совместно с испытательной камерой.
При преобразовании в высокотемпературный тест дверца холодной камеры закрывается, дверца горячей камеры открывается, и испытательная камера работает совместно с высокотемпературной камерой.
Преобразование механического воздействия (переход от высокой температуры к низкой или от низкой температуры к высокой температуре) может быть завершено менее чем за 1 секунду, и температура может быть быстро стабилизирована.
В течение всего испытания испытуемый образец не нужно перемещать, и без какого-либо вмешательства человека.



Применение

3-зонная камера термического удара была разработана для работы в соответствии с программами надежности, контроля качества, коммерческими программами испытаний и медицинскими тестами. Она используется для проверки способности структуры материала или композитного материала выдерживать непрерывные изменения окружающей среды между чрезвычайно высокими и низкими температурами в течение короткого периода. Она применима к металлам, пластику, резине, электронике и другим материалам. Результат теста может быть использован в качестве эталона или основы для улучшения качества продукции.

Характеристики

1. Камера термического шока в каждой зоне для максимальной потребности в нагреве и охлаждении. Обеспечивает дополнительную тепловую энергию для эффективного удовлетворения требований MIL-STD 883.
2. Регистратор температуры обеспечивает 24-часовую регистрацию температуры детали по мере перемещения груза из зоны в зону. В качестве интерфейса управления используется графическое управление с сенсорным управлением, простое в эксплуатации.
3. Система может использоваться для автоматического циркуляционного удара или ручного выборочного удара, с возможностью настройки двухзонного или трехзонного удара, а также запуска холодного и термического ударов.
4. Доступны изготовленные на заказ и дополнительные аксессуары.

Стандарты внедрены и соблюдены

Испытание GB/T 2443.1-2001 A: Низкая температура. Испытание;
Испытание GB/T 2443.2-2001 B: низкая температура. Испытание;
GB/ T 2443.22-2002 Номер теста: Низкая температура. Испытание;
GJB 150.3-1986 Высокая температура. Испытание;
GJB 150,4-1986 Низкая температура. Испытание;
GJB 150,5-1986 температура. Испытание на удар;
(Нагрузка см. 5.5.5 без активной нагрузки)

Серия KTS-A

Модель		Серия KTS-A
		72A	100A	150A	200A	252A	300A	480A
Внутренний размер (мм)	W	450	500	600	670	700	800	800
	H	400	450	500	600	600	600	800
	D	400	450	500	500	600	650	750
Наружный размер (мм)	W	1490	1540	1640	1720	1750	1850	1850
	H	1790	1840	1890	2000	2000	2000	2200
	D	1600	1700	1830	1850	1930	1980	2500
Испытательный вес		5	10	12	15	18	20	20
Камера с низкой температурой		-55ºC ~-10ºC, время предварительного охлаждения: ≤ 60 мин от +20ºC до-55ºC
Испытательная камера		— 40ºC~+150ºC
Высокотемпературная камера		+60ºC ~ +200ºC, в течение 20 минут, время предварительного нагрева
Время перехода		≤15 С
Время восстановления		Высокотемпературное воздействие 30 мин для достижения и стабилизации требуемой температуры нагрева исследуемого образца
		Низкотемпературная экспозиция 30 мин для достижения и стабилизации требуемой температуры испытуемого образца в холодном состоянии
		≤ 5 мин
Температура окружающей среды.		+5ºC ~+35ºC
Мощность		Переменный ток 380±10％ 50 Гц, 3 фазы, 4 провода + провода заземления



Серия KTS-B



Модель		Серия KTS-B
		72B	100B	150B	200B	252B	300B	480B
Внутренний размер (мм)	W	450	500	600	670	700	800	800
	H	400	450	500	600	600	600	800



	D	400	450	500	500	600	650	750
Наружный размер (мм)	W	1490	1540	1640	1720	1750	1850	1850
	H	1790	1840	1890	2000	2000	2000	2200
	D	1600	1700	1830	1850	1930	1980	2500
Испытательный вес (КГ)		5	10	12	15	18	20	20
Камера с низкой температурой		-70ºC ~-10ºC, время предварительного охлаждения: +20ºC~-70ºC, ≤ 60 мин
Испытание. Камера		— 55ºC~+150ºC
Высокая температура камеры		+60ºC ~+200ºC, время предварительного нагрева: ≤20 мин
Время перехода		≤15 С
Время восстановления		Высокотемпературное воздействие 30 мин для достижения и стабилизации требуемой температуры нагрева исследуемого образца
		Низкотемпературная экспозиция 30 мин для достижения и стабилизации требуемой температуры испытуемого образца в холодном состоянии
		≤ 5 мин
Температура окружающей среды.		+5ºC ~+35ºC
Мощность		Переменный ток 380±10％ 50 Гц, 3 фазы, 4 провода + провода заземления

Серия KTS-D



Модель		Серия KTS-D
		72D	100D	150D	200D	252D	300D	480D
Внутренний размер (мм)	W	450	500	600	670	700	800	800
	H	400	450	500	600	600	600	800
	D	400	450	500	500	600	650	750
Наружный размер (мм)	W	1490	1540	1640	1720	1750	1850	1850
	H	1790	1840	1890	2000	2000	2000	2200
	D	1600	1700	1830	1850	1930	1980	2500
Испытательный вес		5	10	12	15	18	20	20
Камера с низкой температурой		— 80ºC ~-10ºC, время предварительного охлаждения: ≤ 60 мин от +20ºC до-80ºC



Испытательная камера	— 65ºC~+150ºC
Высокотемпературная камера	+60ºC ~ +200ºC, в течение 20 минут, время предварительного нагрева
Время перехода	≤15 С
Время восстановления	Высокотемпературное воздействие 30 мин для достижения и стабилизации требуемой температуры нагрева исследуемого образца
	Низкотемпературная экспозиция 30 мин для достижения и стабилизации требуемой температуры испытуемого образца в холодном состоянии
	≤ 5 мин
Температура окружающей среды.	+5ºC ~+35ºC
Мощность	Переменный ток 380±10％ 50 Гц, 3 фазы, 4 провода + провода заземления
