Климатическая камера тепло-холод-влага KMHW-34

Описание

Специализированные камеры для испытаний солнечных панелей

Факторы

на окончательный выбор влияют желаемая производительность, методология тестирования, площадь помещения и бюджет.

Наши камеры могут использоваться для следующих методов испытаний:

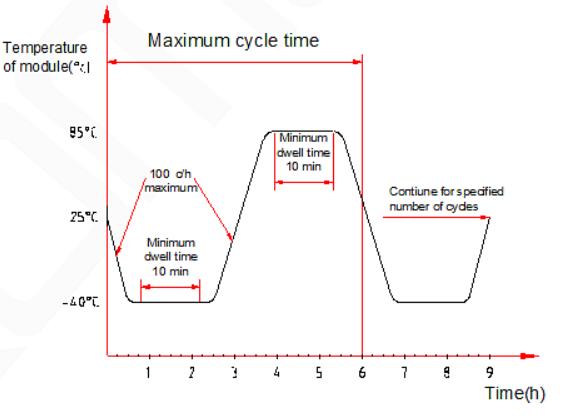

•10.11 Испытание на термический цикл

Требуется циклическое изменение температуры от 85 °C до -40°C,

50 или 200 раз.

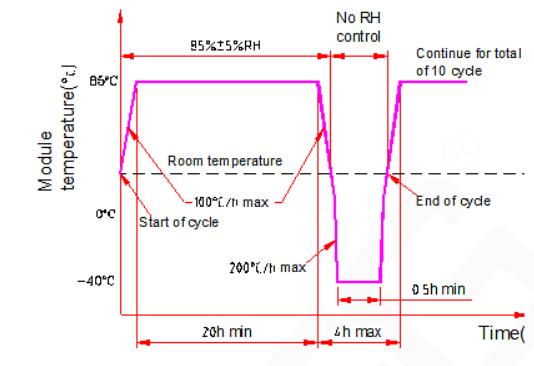

• Испытание на замерзание при влажности 10.12

Десять раз переключается между температурой 85°C / 85% относительной влажности и температурой замерзания -40°C с длительным выдерживанием при 85/85.

•10.13 Испытание влажным нагревом

Длительный, 1000-часовой, тест при температуре 85 °C /85%.

Камеры для тестирования солнечных панелей в условиях окружающей среды (встроенного типа)

Специализированные камеры для испытаний солнечных панелей

От компактного типа до большого, позволяющего одновременно тестировать множество полноразмерных фотоэлектрических модулей, KOMEG предлагает встроенные камеры для солнечных панелей различных размеров.

Выбор камеры

Поскольку скорости изменения спецификаций являются

гибкая, у вас есть выбор между более медленной системой для экономии затрат и коммунальных услуг или более быстрой системой для сокращения времени тестирования.

Для того, чтобы KOMEG могла правильно выбрать подсистемы отопления / охлаждения, нам необходимо знать:

• Требуется внутреннее пространство камеры

• Общая масса модулей и поддерживающих стоек, подлежащих испытанию

• Требуемые скорости нагрева и охлаждения (в противном случае KOMEG предложит системы, соответствующие минимальным или максимальным скоростям, разрешенным IEC).

Длительные тесты IEC и UL

Все три экологических испытания, для которых используются камеры KOMEG по стандартам IEC 61215 и 61646, можно проводить в одной испытательной камере. Однако, возможно, было бы лучше рассмотреть возможность использования нескольких камер для экономии времени и электроэнергии из-за длительности испытаний:

• Испытание на циклирование температуры может длиться до семи недель.

• Испытание влажным нагревом длится шесть недель.

• Испытание влажным нагревом требует минимального охлаждения, что снижает капитальные и энергетические затраты, если для этого испытания выбрана специальная модель

Внедренные и соблюденные стандарты

GB-2423.1-2008 (IEC68-2-1) Испытание A: испытание на холод

GB-2423.2-2008 (IEC68-2-2) Испытание B: испытание на сухое нагревание

Испытание на тепловое старение GJB360.8-2009 (MIL-STD.202F)

GJBl50.3-2009 (MIL-STD-810D) метод высокотемпературных испытаний.

GJBl50.4-2009 (MIL-STD-810D) метод испытаний при низких температурах.

GB2423.3-2008 (IEC68-2-3) Test Ca: Метод испытания постоянным влажным нагревом.

GB2423.4-2008 (IEC68-2-30) Тест Db: метод испытания с переменным влажным нагревом.

Технические условия камеры для испытания влажным нагревом GJBl50.9-2009 (MIL-STD-810D)

Машина соответствует требованиям IEC61215 10.11, 10.12, 10.13 пунктов IEC61215 10.11 условий испытаний:

Основные технические
С водяным охлаждением. Технические характеристики измерение температуры окружающей среды при + 25 ℃ без нагрузки
Объем	34 м3
1. Температура
1.1 Диапазон температур	-70℃～+150℃
Отклонение температуры на 1.2	≤±2.0℃
1.3 Температура. колебания	±0.5℃
Скорость нагрева 1.4	От -40 ℃ до +85 ℃, линейная, ≈ 200 ℃/ч, с нагрузкой 300 кг, без тепловыделения
Скорость охлаждения 1,5	От -40 ℃ до +85 ℃, линейная, ≈ 200 ℃/ч, с нагрузкой 300 кг, без тепловыделения
2. Влажность
2.1 Диапазон влажности	20% R.H.~98%R.H
Диапазон влажности 2.2
Отклонение влажности 2,3	±3,0％RH (≈75％RH) ±5,0％RH(≤75％RH)
2.4 Колебания влажности	Относительная влажность ±2,0％
3. Вместимость пола	300 кг/м2
4. Полная загрузка	10 фотоэлектрических модулей для загрузки в вертикальной ориентации. Максимальный размер одной панели 2000*1000*50 мм. Общий вес 300 кг.
Проверка характеристик температуры и влажности проводится в соответствии с соответствующими положениями стандарта IEC60068 -3 измерение; датчик установлен в розетке устройства.В соответствии с национальным стандартом испытаний: GB / T 5170.2, используйте 9 контрольных точек калибровка, как показано ниже:
Конструкция корпуса
Общая конструкция и камера состоят из трех частей, как показано ниже.Изоляционный бокс, отдельные холодильные установки и электрические шкаф управления.
1. Размеры корпуса	Объем рабочего места: Ш 1200 × В 2300 × Г 1500 мм, внешний размер: Ш 1500 × В 2700 × Г 3530 мм,
2. Изоляционный ящик	материал стенок ※: высококачественная углеродистая сталь Материал внутренних стенок ※: матовая пластина из нержавеющей стали SUS304 #※ Изоляционные материалы: 100-миллиметровый жесткий изоляционный слой из пенополиуретана + стекловолокно.
3. Дверь	Двойная дверь (в соответствии с дизайном), со смотровым окном (размер зависит от окончательного дизайна)
4. Осветительное устройство	Влагостойкое освещение со взрывозащищенными абажурами.
5. Кабельный порт	φ100 мм *1, расположенная с обеих сторон камеры, с резиновой пробкой
6. Электрический блок управления	Автоматический выключатель общей мощности, защита от перегрева.
7. Модель управления	Это устройство представляет собой каскадное компрессионное охлаждение Мы используем интеллектуальное управление охлаждением: PID управляет включением / выключением электромагнитного клапана и нагревателя для регулировки мощности охлаждения или нагрева в соответствии с требованиями к температуре, загрузке и состоянием внутри камеры. Для обеспечения температурного баланса и экономии энергии будет активировано только охлаждение или только нагрев
8. Нагрев	Высококачественные проволочные электронагреватели из никелево-хромового сплава, бесконтактный режим управления (SSR)
9. Отверстие для выхода воды	Доступна для слива конденсата
10. Очиститель воды	Устройство для очистки воды, 1 шт., пожалуйста, обеспечьте подачу водопроводной воды весом 1-2 кг/см2
11. Система водоснабжения	Насос для улучшения автоматической подачи воды
12. Увлажнение	Электрическое испарительное увлажнение из нержавеющей стали, стойкое к коррозии
13. Датчик влажности	Высокоточный электронный датчик влажности Vaisala
