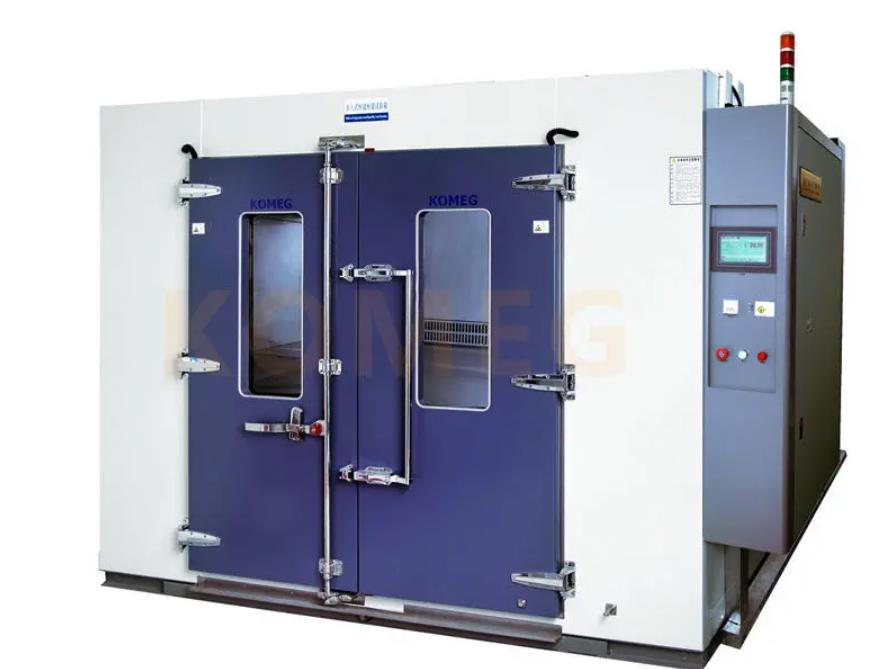

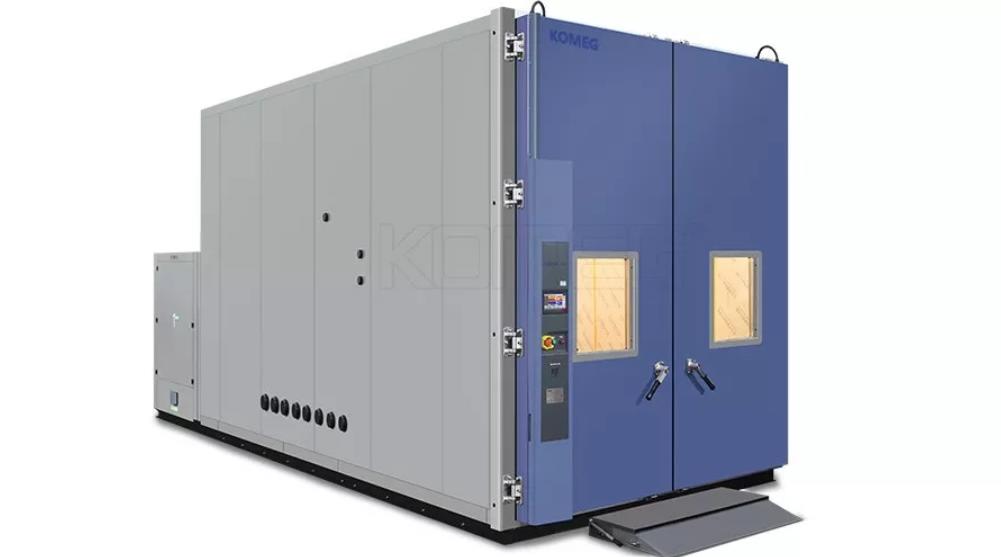

Walk-in климатическая камера тепла, холода и влаги KMHW-34L-C0.7

Описание

Камера большого объема KMHW-34L-C0.7

Факторы

на окончательный выбор влияют желаемая производительность, методология тестирования, площадь помещения и бюджет.

Наши камеры могут использоваться для следующих методов испытаний:

•10.11 Испытание термического цикла

Требуется температурный режим от 85°C до -40°C,

50 или 200 раз.

• Испытание на замерзание при влажности 10.12

Десять раз переключается между температурой 85°C / относительной влажностью 85% и температурой замерзания -40°C с длительным выдерживанием при 85/85.

•10.13 Испытание влажным нагревом

Длительный, 1000-часовой, тест при 85 °C /85%.

Экологические камеры для тестирования солнечных панелей (встроенного типа)

Специализированные камеры для испытаний солнечных панелей

KOMEG предлагает встроенные камеры для солнечных панелей различных размеров — от компактных до крупных, которые позволяют одновременно тестировать множество полноразмерных фотоэлектрических модулей.

Выбор камеры

Поскольку скорости изменения спецификаций являются

благодаря гибкости у вас есть выбор: выбрать более медленную систему для экономии затрат и коммунальных услуг или более быструю систему для сокращения времени тестирования.

Для того, чтобы KOMEG могла правильно выбрать подсистемы отопления / охлаждения, нам необходимо знать:

• Требуется внутреннее пространство камеры

• Общая масса модулей и поддерживающих стоек, подлежащих испытанию

• Требуемые скорости нагрева и охлаждения (в противном случае KOMEG предложит системы, соответствующие минимальным или максимальным скоростям, разрешенным IEC).

Длительные тесты IEC и UL

Все три экологических испытания, для которых используются камеры KOMEG по стандартам IEC 61215 и 61646, могут проводиться в одной испытательной камере. Однако, возможно, было бы лучше рассмотреть возможность использования нескольких камер для экономии времени и электроэнергии из-за длительности испытаний:

• Испытание на циклирование температуры может длиться до семи недель.

• Испытание влажным нагревом длится шесть недель.

• Испытание влажным нагревом требует минимального охлаждения, что снижает капитальные и энергетические затраты, если для этого испытания выбрана специальная модель

Внедренные и соблюденные стандарты

GB-2423.1-2008 (IEC68-2-1) Испытание A: испытание на холод

GB-2423.2-2008 (IEC68-2-2) Испытание B: испытание на сухое нагревание

Испытание на тепловое старение GJB360.8-2009 (MIL-STD.202F)

Метод высокотемпературных испытаний GJBl50.3-2009 (MIL-STD-810D).

Метод испытаний при низких температурах GJBl50.4-2009 (MIL-STD-810D).

GB2423.3-2008 (IEC68-2-3) Тест Ca: метод испытания постоянным влажным нагревом.

GB2423.4-2008 (IEC68-2-30) Тест Db: метод испытания с переменным влажным нагревом.

Технические условия испытательной камеры для влажного нагрева GJBl50.9-2009 (MIL-STD-810D)

Машина соответствует требованиям IEC61215 10.11, 10.12, 10.13 пунктов IEC61215 10.11 условий испытаний:

Основные технические
С водяным охлаждением. Измерение технических характеристик при температуре окружающей среды + 25 ℃ без нагрузки
объем	34 м3
1. Температура
1.1 Диапазон температур	-40℃～+70℃
Отклонение температуры на 1.2	≤±2.0℃
1.3 Температура. колебания	±0.5℃
Скорость нагрева 1.4	При температуре от -40 ℃ до +70 ℃ весь процесс занимает в среднем около 160 минут при нагрузке 2000 кг без выделения тепла
Скорость охлаждения 1,5	При температуре от +70 ℃ до -40 ℃ весь процесс занимает в среднем около 160 минут при нагрузке 2000 кг без выделения тепла
2. Влажность
2.1 Диапазон влажности	20%R.H.~98%R.H
Диапазон влажности 2.2
2.3 Отклонение влажности	Относительная влажность ±3,0％ (≈75％RH) ±5,0％RH(≤75％RH)
2.4 Колебания влажности	Относительная влажность ±2,0％
3. Вместимость пола	300 кг/м2
4. Полная загрузка	10 фотоэлектрических модулей для загрузки в вертикальном положении. Максимальный размер одной панели 2000*1000*50 мм. Общий вес 300 кг.
Проверка температуры и влажности проводится в соответствии с соответствующими положениями стандарта IEC60068 -3 измерение; датчик помещается в розетку устройства.В соответствии с национальным стандартом испытаний: GB / T 5170.2, используйте 9 контрольных точек калибровка, как показано ниже:
Конструкция корпуса
Общая конструкция и камера состоят из трех частей, как показано ниже.Изоляционный бокс, отдельные холодильные установки и электрические шкаф управления.
1. Размеры корпуса	Объем рабочего места: Ш 2500 × В3000 × Г 4500 мм, внешний размер: Ш 2800 × В 3400 × Г 6700 мм,
2. Изоляционный ящик	материал стенок ※: высококачественная углеродистая сталь Материал внутренних стенок ※: матовая пластина из нержавеющей стали SUS304 #※ Изоляционные материалы: изоляционный слой из жесткого пенополиуретана толщиной 100 мм + стекловолокно.
3. Дверь	Двойная дверь (в соответствии с дизайном), со смотровым окном (размер зависит от окончательного дизайна)
4. Осветительное устройство	Влагостойкое освещение со взрывозащищенными абажурами.
5. Кабельный порт	φ100 мм *1, расположенная с обеих сторон камеры, с резиновой пробкой
6. Электрический блок управления	Автоматический выключатель общей мощности, защита от перегрева.
7. Модель управления	Это устройство представляет собой каскадное компрессионное охлаждение Мы используем интеллектуальное управление охлаждением: PID управляет включением / выключением электромагнитного клапана и нагревателя для регулировки мощности охлаждения или нагрева в соответствии с требованиями к температуре, загрузке и состоянием внутри камеры. Для достижения температурного баланса и экономии энергии будет активировано только охлаждение или только нагрев
8. Нагрев	Проволочные электрические нагреватели из высококачественного никель-хромового сплава с бесконтактным режимом управления (SSR)
9. Отверстие для выхода воды	Доступна для слива конденсата
10. Очиститель воды	Устройство для очистки воды, 1 шт., пожалуйста, обеспечьте подачу воды из-под крана весом 1-2 кг/см2
11. Система водоснабжения	Насос для улучшения автоматической подачи воды
12. Увлажнение	Электрическое испарительное увлажнение из нержавеющей стали, стойкое к коррозии
13. Датчик влажности	Высокоточный электронный датчик влажности Vaisala
